Camera obscura należy do najprostszych urządzeń optycznych, a jednocześnie do tych, które najlepiej uczą patrzenia na światło. W tym artykule wyjaśniam, jak powstaje odwrócony obraz, dlaczego ten efekt tak mocno interesuje grafików i rysowników oraz kiedy taka projekcja rzeczywiście pomaga w pracy twórczej. Dorzucam też praktyczny opis prostego modelu, który można zrozumieć bez specjalistycznego zaplecza.
Najważniejsze informacje w skrócie
- To proste urządzenie optyczne, które tworzy odwrócony obraz sceny na przeciwległej powierzchni.
- Najmocniej działa tam, gdzie liczą się proporcje, perspektywa i analiza światłocienia.
- W praktyce jest bardziej narzędziem do obserwacji niż sposobem na „gotowy” rysunek.
- Prostą wersję można zbudować z kartonu, małego otworu i matowej półprzezroczystej powierzchni.
- Im mniejszy otwór, tym ostrzejszy, ale ciemniejszy obraz.
- W pracy artystycznej najlepiej traktować ją jako pomoc w analizie kompozycji, a nie zastępstwo dla rysunku.

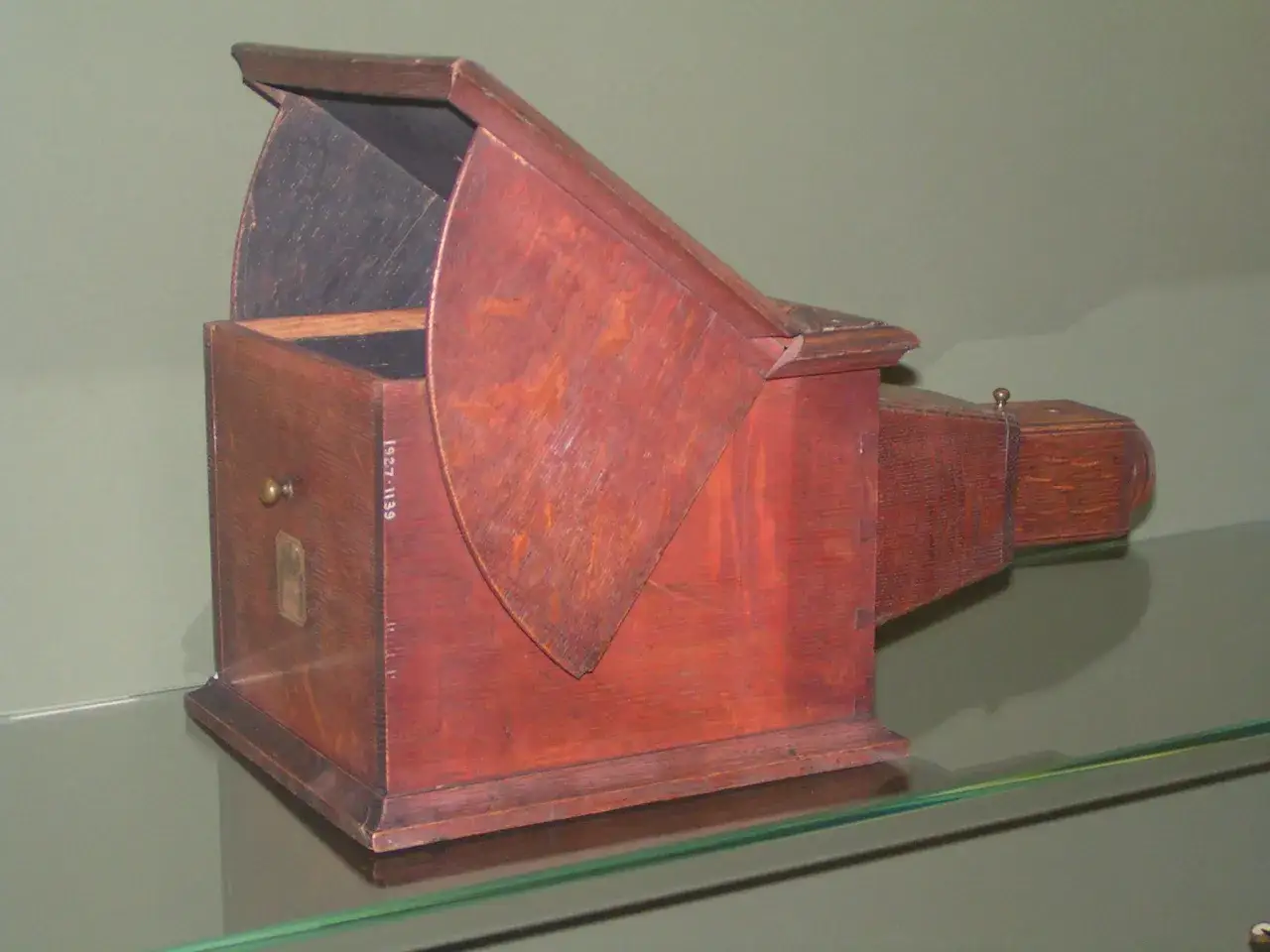

Camera obscura i co właściwie pokazuje

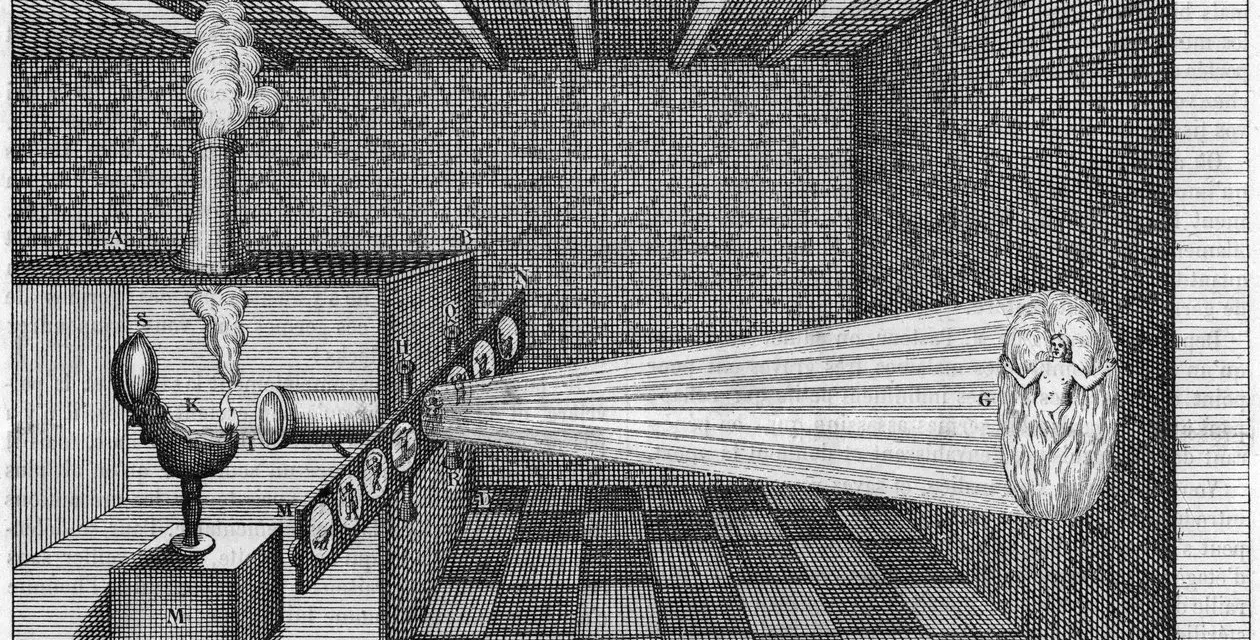

Na najprostszym poziomie działa to tak: światło wpada przez niewielki otwór albo układ soczewki do zaciemnionego wnętrza i rzutuje na drugiej ścianie obraz świata zewnętrznego. Ponieważ promienie biegną po liniach prostych i przecinają się w otworze, obraz pojawia się do góry nogami i zazwyczaj lewo-prawo odwrócony. To właśnie ten efekt sprawił, że przez wieki ciemna komora była jednocześnie ciekawostką i praktycznym narzędziem obserwacji.
Najciekawsze jest dla mnie to, że taki obraz nie jest „poprawiony” przez żaden algorytm ani interpretację oka. Dostajemy surowy zapis sceny: z relacją jasnych i ciemnych plam, z perspektywą i z miękką granicą między ostrością a rozmyciem. Dzięki temu łatwiej zrozumieć, skąd bierze się iluzja głębi i dlaczego dobrze ustawione światło potrafi zmienić zwykły motyw w czytelny obraz.
Gdy rozumie się ten mechanizm, łatwo zobaczyć, dlaczego artyści traktowali go jak praktyczną pomoc, a nie jedynie historyczną osobliwość.
Dlaczego w grafice i rysunku działa tak dobrze
W grafice i rysunku taka projekcja bywa cenna, bo pomaga skupić się na tym, co najtrudniejsze do uchwycenia z pamięci: proporcjach, rytmie linii i układzie walorów, czyli relacji między jasnymi i ciemnymi partiami. Nie chodzi wyłącznie o „odrysowanie” sceny. Chodzi raczej o szybkie sprawdzenie, czy kompozycja ma dobrą strukturę i czy oko widza prowadzone jest po obrazie w sposób naturalny.
W praktyce szczególnie przydaje się to przy:
- studiowaniu architektury, gdzie liczy się perspektywa i zbiegi linii,
- analizie portretu, gdy trzeba uchwycić ogólny układ twarzy bez zgadywania proporcji,
- martwej naturze, w której ważne są kształty plam i ich wzajemne relacje,
- projektowaniu kompozycji pod grafikę użytkową, plakat albo ilustrację,
- ćwiczeniu światłocienia, bo projekcja pokazuje, jak światło „buduje” formę.
To narzędzie nie rozwiązuje problemu rysunku za kogoś, ale świetnie obnaża błędy, których na kartce zwykle nie widać od razu: przekrzywioną oś postaci, zbyt ciężki horyzont albo przypadkowe proporcje. I właśnie dlatego warto najpierw zobaczyć, jak taki efekt uzyskać w praktyce.
Jak zbudować prostą wersję i przetestować ją bez specjalnego sprzętu
Najprostszy model da się zrobić dosłownie z kilku rzeczy: kartonu, taśmy, czarnego papieru lub farby, igły albo cienkiego szpilkowego ostrza oraz matowej półprzezroczystej powierzchni, na przykład kalki. Im lepiej uszczelnisz wnętrze przed światłem, tym wyraźniejszy będzie efekt. W praktyce liczy się prostota konstrukcji, a nie „laboratoryjna” precyzja.
- Wybierz pudełko albo karton, który łatwo da się zaciemnić od środka.
- Wytnij mały otwór w jednej ze ścianek, a po przeciwnej stronie przygotuj ekran z kalki lub cienkiego papieru.
- Uszczelnij wszystkie szczeliny taśmą, żeby nie wpadało boczne światło.
- Ustaw pudełko przodem do jasnego motywu, najlepiej przy mocnym świetle dziennym.
- Delikatnie zmieniaj odległość od sceny i położenie otworu, aż obraz stanie się czytelny.
Jeśli obraz jest zbyt ciemny, otwór bywa za mały albo wnętrze za słabo odbija światło. Jeśli jest zbyt miękki i rozlany, otwór zwykle jest za duży. Tu właśnie widać podstawowy kompromis: mniejszy otwór daje większą ostrość, ale mniej światła. Większy otwór rozjaśnia obraz, lecz zabiera mu precyzję.
W dobrze wykonanym modelu najlepiej działa prosty test z oknem, drzewem albo fragmentem budynku. Scena o mocnym kontraście od razu pokaże, czy konstrukcja ma sens, a potem naturalnie pojawia się pytanie, czym taki układ różni się od innych narzędzi używanych przez rysowników.
Jak wypada na tle kamery lucydnej i zwykłego szkicownika
Warto rozróżnić kilka rzeczy, bo w rozmowach o pracy z obrazem często wrzuca się je do jednego worka. Camera obscura, kamera lucydna i szkicownik służą podobnemu celowi, ale robią to zupełnie inaczej. Jedno narzędzie projektuje scenę, drugie pomaga widzieć ją i papier jednocześnie, a trzecie zostawia wszystko w rękach rysującego.
| Narzędzie | Co daje | Największa zaleta | Największe ograniczenie | Kiedy ma sens |
|---|---|---|---|---|
| Ciemna komora | Odwróconą projekcję sceny | Świetnie pokazuje proporcje i światło | Obraz bywa ciemny i wymaga zaciemnienia | Do analizy kompozycji, perspektywy i światłocienia |
| Kamera lucydna | Nałożenie widoku na papier | Ułatwia precyzyjny szkic bez projekcji na ścianie | Wymaga wprawy i stabilnej ręki | Do szybkiego rysunku liniowego i studiów |
| Zwykły szkicownik | Pełną kontrolę nad rysunkiem | Rozwija obserwację i pamięć wzrokową | Wymaga więcej ćwiczeń | Do nauki, własnego stylu i świadomej interpretacji |
Patrzę na to tak: jeśli chcesz zrozumieć obraz, ciemna komora jest bardzo dobrym nauczycielem. Jeśli chcesz go szybko zanotować, wygodniejsza bywa kamera lucydna. Jeśli chcesz naprawdę umieć rysować, szkicownik nadal pozostaje podstawą. To zestawienie prowadzi jednak do ważniejszego tematu, czyli do granic samej metody.
Najczęstsze ograniczenia i błędy, które psują efekt
Najwięcej problemów nie bierze się z samej idei, tylko z wykonania. Zbyt duży otwór powoduje, że obraz robi się miękki i traci czytelność. Zbyt jasne otoczenie zjada kontrast. Zbyt krótkie albo źle uszczelnione pudełko sprawia, że projekcja jest przypadkowa, a nie kontrolowana. I wreszcie: wielu początkujących oczekuje, że urządzenie „zrobi rysunek” zamiast pokazać strukturę motywu. To zły punkt wyjścia.
Do najczęstszych błędów należą:
- zbyt duży otwór, który rozmywa krawędzie;
- nieszczelne ścianki, przez które wpada światło boczne;
- zbyt mało kontrastowa scena, więc obraz wydaje się bladym cieniem;
- brak stabilnego ustawienia, przez co projekcja „pływa”;
- traktowanie projekcji jako zamiennika obserwacji, a nie wsparcia dla oka i ręki.
W praktyce najzdrowsze podejście jest proste: używać tego efektu do sprawdzania proporcji, ale nie rezygnować z własnej decyzji o kompozycji, skrócie i selekcji detalu. Gdy to się uda, urządzenie zaczyna pracować nie przeciwko artyście, ale razem z nim.
Jak wykorzystać ten efekt do pracy nad światłem, kompozycją i witrażem
Tu robi się naprawdę ciekawie, zwłaszcza jeśli patrzy się na obraz nie tylko jak grafik, ale też jak ktoś, kto pracuje ze szkłem i światłem. Dla witrażu taki sposób myślenia jest bardzo bliski: najpierw pojawia się układ plam, potem rytm podziałów, dopiero później kolor i materiał. Projekcja przypomina, że czytelność formy zależy od światła równie mocno jak od samego konturu.
W praktyce można z tego wyciągnąć trzy bardzo konkretne lekcje:
- najpierw sprawdzaj ogólny układ plam, zanim wejdziesz w detal;
- pilnuj, czy motyw jest zrozumiały w mocnym kontraście, bo właśnie tak czyta go oko;
- testuj, jak zmienia się forma po uproszczeniu, bo zbyt drobny detal często ginie po przejściu na szkło, druk albo większy format.
Właśnie dlatego ten stary układ optyczny nadal ma sens w nowoczesnej pracowni. Nie zastępuje warsztatu, ale bardzo szybko pokazuje, czy kompozycja ma mocny kręgosłup i czy światło pracuje na korzyść obrazu. Jeśli potraktujesz go jako narzędzie do myślenia o formie, a nie skrót do efektu końcowego, zyskasz coś znacznie cenniejszego niż sam odwrócony obraz.
